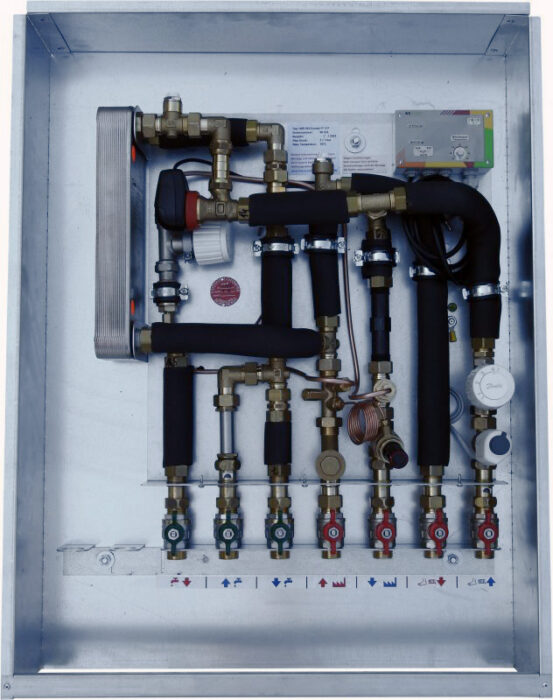

Wohnungsstation für Radiatoren elektronische Regelung

Bestehend aus:

Grundplatte inkl. Beschriftung aller Medienanschlüsse
Absperrungen an allen abgehenden Leitungen: 7 Stk. Kugelhahn 3/4“ AG
Schmutzfilter im KW-Eingang, PV und HR – Differenzdruckregler primärseitig, einstellbar
Entlüftungsventil im PR und HR – einstellbarer Warmhaltebypass 10 – 50 °C, blockiert auf 40 °C
Rücklauftemperaturbegrenzer einstellbar 10 – 50 °C
Fühlertasche M10x1mm für WMZ-Fühler im VL inkl. Blindkappe
Elektronische Regelung der Warmwassertemperatur stufenlos von 40-70°C mit Edelstahl-Warmwassersensor, Strömungssensor und ultraschnellem Motorventil 12V-PWM mit einer Stellzeit von 1,8 Sekunden, steckerfertig verdrahtet
Legionellenschutzschaltung möglich
Einfachste Einstellmöglichkeit der Warmwassertemperatur durch Drehpoti
Entspricht der neuen Ö-Norm B2531 – 50% weniger Druckverlust trinkwasserseitig als mit PM-Regler
Statusanzeige und Motoranzeige über LED
Möglichkeit der Einstellung durch Schiebeschalter auf Handbetrieb AUS – AUTO – EIN
auch bei kleinsten Warmwasserzapfmengen kalte Rücklauftemperaturen heizungsseitig
Möglichkeit von Anlagenüberwachung, Störungsmeldungen und Visualisierung
Edelstahl-Plattenwärmetauscher CU-gelötet mit großer Leistung
Zonenventil-Unterteil DN15 für optionale Montage eines elektrothermischen Stellantriebes 230 V / NC
Passstücke für KW-Zähler 3/4“ x 81mm, WW-Zähler 3/4“ x 81mm und Wärmemengenzähler 3/4“ x 111mm
keine Leerlauf- bzw. Stillstandstemperatur
Verrohrung aus Edelstahl, flachdichtend – Isolierte Rohrleitungen
Erdungsschelle für Potentialausgleich (Anschluss bauseits)
UP-Einbaukasten mit Montageschablone und Stellfüßen 0-15cm – Dichtungen 3/4“ (7 Stk. pro Station)

Alle Komponenten fertig verrohrt, montiert und geprüft.

Unterputz – Einbaukasten 810x610x150mm (HxBxT)
Aufputz – Abdeckhaube 740x630x160mm UO (HxBxT)

Technische Daten:

Warmwasserleistung: 36/45/55/73kW
Warmwassermenge: 15/18/22/30l/min.
Primär: 65/18°C
Sekundär: 10/45°C
Heizleistung: 10kW bei dt= 20K Druckverlust heizungsseitig 36/45/55kW < 0,48bar (ohne Zähler) Druckverlust warmwasserseitig 36/45/55kW < 0,43bar (ohne Zähler)

Hinweise:

Die Wasserqualität beachten !
Kein hydraulischer Netzabgleich nötig!
Warmwassermenge bis zu 44l/min möglich!
Auch bei kleinen Warmwassermengen, konstante Warmwassertemperatur & Rücklauftemperatur heizungsseitig um die 15°C
