Wohnungsstation für Radiatoren mit RAD Verteiler mit PM Regler

Bestehend aus:

  • Grundplatte inkl. Beschriftung aller Medienanschlüsse
  • Absperrungen an allen abgehenden Leitungen: 7 Stk. Kugelhahn 3/4“ AG
  • Schmutzfilter im KW-Eingang, PV und HR
  • Warmwasserdrossel
  • Differenzdruckregler primärseitig, einstellbar
  • Entlüftungsventil im PR und HR
  • einstellbarer Warmhaltebypass 10 – 50 °C, blockiert auf 40 °C
  • Rücklauftemperaturbegrenzer einstellbar 10 – 50 °C
  • Fühlertasche M10x1mm für WMZ-Fühler im VL inkl. Blindkappe
  • Druckgesteuerter Proportionalregler für Warmwasserbereitung
  • Edelstahl-Plattenwärmetauscher CU-gelötet mit großer Leistung
  • Zonenventil-Unterteil DN15 für optionale Montage eines elektrothermischen
    Stellantriebes 230 V / NC
  • Passstücke für KW-Zähler 3/4“ x 81mm, WW-Zähler 3/4“ x 81mm und
    Wärmemengenzähler 3/4“ x 111mm
  • keine Leerlauf- bzw. Stillstandstemperatur
  • Verrohrung aus Edelstahl, flachdichtend
  • Isolierte Rohrleitungen
  • Erdungsschelle für Potentialausgleich (Anschluss bauseits)
  • UP-Einbaukasten mit Montageschablone und Stellfüßen 0-15cm
  • Rahmen mit Türe, flach, pulverbeschichtet RAL9016
  • eingebauter Radiatoren-Verteiler 2-16 Abgänge, mit Entlüftung im Vor- & Rücklauf
  • Dichtungen 3/4“ (9 Stk. pro Station)

Alle Komponenten fertig verrohrt, montiert und geprüft.

  • Aufputz – Abdeckhaube 1250x800x200mm UO (HxBxT), 2 – 10 Kreise
  • Unterputz – Einbaukasten 1000x610x120mm (HxBxT), 2 – 9 Kreise
  • Unterputz – Einbaukasten 1000x610x150mm (HxBxT), 2 – 9 Kreise
  • Unterputz – Einbaukasten 1200x610x120mm (HxBxT), 2 – 9 Kreise
  • Unterputz – Einbaukasten 1200x610x150mm (HxBxT), 2 – 9 Kreise
  • Unterputz – Einbaukasten 1350x850x150mm (HxBxT), 10 – 13 Kreise
  • Unterputz – Einbaukasten 1350x1000x120mm (HxBxT), 14 – 16 Kreise
  • Unterputz – Einbaukasten 1350x1000x150mm (HxBxT), 14 – 16 Kreise
Wohnungsstation für Radiatoren mit RAD Verteiler mit PM Regler

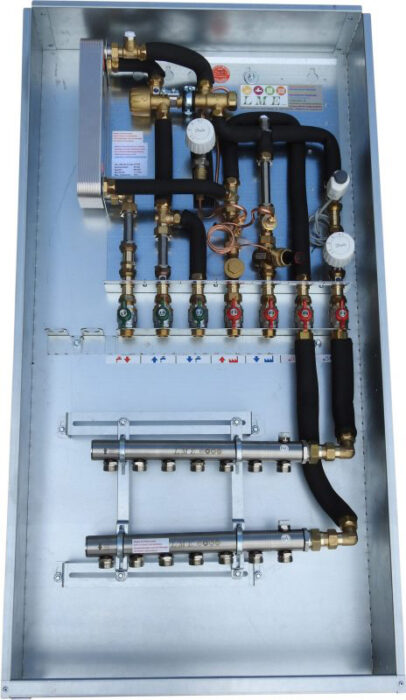

Symbolfoto

Technische Daten:

Warmwasserleistung: 36/45/55kW
Warmwassermenge: 15/18/22l/min.
Primär: 65/21°C
Sekundär: 10/45°C
Heizleistung: 10kW bei dt= 20K

Hinweise:

  • Die Wasserqualität beachten !
  • Kein hydraulischer Netzabgleich nötig!
Dokumente

Auslegung Planung Dimensionierung Wohnungsstation (209 KB)

Wohnungsstation RAD 120mm (1.765 KB)

Wohnungsstation RAD 150mm (1.706 KB)

Bedienungsanleitung Wohnungsstation (26 MB)

Hydraulikschema Wohnungsstation Radiatoren (300 KB)

Abdeckhaube 1250x800x200mm:

Maßzeichnung AP1250x800x200mm RAD (143 KB)

Masszeichnung AP1250x800x200mm RAD + HTA (145 KB)

Masszeichnung AP1250x800x200mm RAD + Zirkulation (145 KB)

Masszeichnung AP1250x800x200mm RAD + HTA + Zirkulation (146 KB)

Unterputzkasten 1200x610x120mm (Wärmetauscher kurz):

Masszeichnung UP1200x610x120 RAD (189 KB)

Masszeichnung UP1200x610x120 RAD + HTA (191 KB)

Masszeichnung UP1200x610x120 RAD + Zirkulation (191 KB)

Unterputzkasten 1200x610x150mm (Wärmetauscher kurz):

Masszeichnung UP1200x610x150 RAD (169 KB)

Masszeichnung UP1200x610x150 RAD + HTA (170 KB)

Masszeichnung UP1200x610x150 RAD + Zirkulation (170 KB)

Unterputzkasten 1200x610x150mm (Wärmetauscher lang):

Masszeichnung UP1200x610x150 RAD (169 KB)

Masszeichnung UP1200x610x150 RAD + HTA (170 KB)

Masszeichnung UP1200x610x150 RAD + Zirkulation (170 KB)

LME Preisliste 2022 bis 2024 (8.771 KB)

LME Richtlinien Wasserqualität Wärmetauscher (304 KB)

Symbolfotos verschiedenste Ausführungen
